空心杯电机：突破传统的高效能微特电机

一、技术原理与结构特点

空心杯电机属于直流永磁伺服控制电动机，是微特电机的重要分支。与传统直流电机不同，空心杯电机在结构上彻底突破了铁芯转子的设计范式，采用了无铁芯转子结构——其线圈呈空心杯状，没有任何铁芯支撑，完全由导线绕制而成。这种“空心”结构正是其命名的由来，也正是其各项优异性能的根本来源。

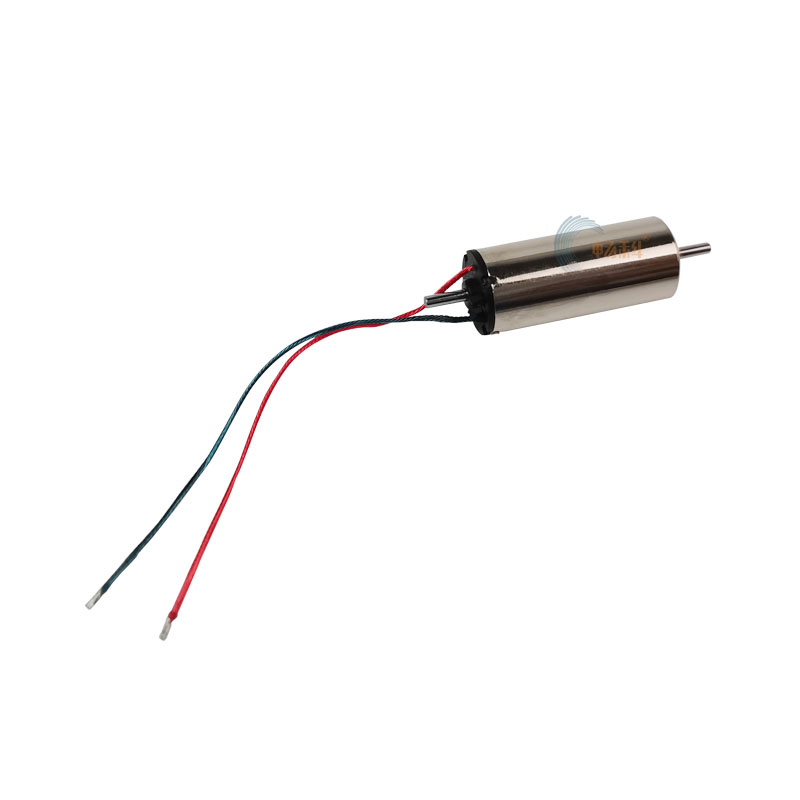

从组成来看，空心杯微型直流电机主要由机壳、空心杯线圈、永磁体、后盖及换向系统构成。线圈在磁铁与外壳之间的缝隙中旋转，从而带动转子整体转动。由于取消了传统电机中的硅钢片铁芯，空心杯电机彻底消除了因铁芯形成涡流而造成的电能损耗，同时转子的重量和转动惯量也大幅降低，有效减少了转子自身的机械能损耗。

根据换向方式的不同，空心杯电机可分为有刷和无刷两种类型。有刷空心杯电机采用机械换向结构，通过换向器和碳刷的交替接触实现电流方向的切换，具有无齿槽转矩、小转动惯量、灵敏反应和高扭矩等特点。无刷空心杯电机则采用电子换向方式，利用霍尔传感器感知永磁体磁极位置，通过电子线路适时切换线圈中的电流方向，从而驱动电机运转，具有效率更高、转矩波动更小、使用寿命更长、维护更方便等优势。有刷空心杯电机的转子无铁芯，而无刷空心杯电机的定子无铁芯，两者在结构上各有侧重。

二、核心性能优势

与传统铁芯电机相比，空心杯电机在多个维度展现出显著的性能优势。

节能特性突出。 由于无铁芯设计彻底消除了涡流损耗和磁滞损耗，空心杯电机的能量转换效率极高，最大效率一般在70%以上，部分产品可达到90%以上，而传统铁芯电动机的效率通常在70%左右。同等功率条件下，其节能效果十分明显。

控制特性灵敏。 空心杯电机的转动惯量极低，启动和制动极为迅速，响应极快，其机械时间常数小于28毫秒，部分产品可以达到10毫秒以内，而铁芯电动机一般在100毫秒以上。在推荐运行区域内的高速运转状态下，可以方便地对转速进行灵敏调节，具备卓越的伺服控制性能。

拖动特性稳定。 空心杯电机运行稳定性十分可靠，转速波动很小，作为微型电动机，其转速波动能够容易地控制在2%以内。其独特设计使得转矩分布更加均匀，在低速运行中保持平稳，高速运转下减少震动与噪音。

体积重量优势显著。 空心杯电机的能量密度大幅提高，与同等功率的铁芯电动机相比，其重量和体积可减轻1/3至1/2。在需要轻量化设计的应用场景中，这一优势尤为突出。

三、应用领域

凭借上述优异特性，空心杯电机已广泛应用于诸多高端制造和前沿科技领域。在机器人领域，空心杯电机已成为人形机器人灵巧手的核心驱动部件，其体积小、输出力大、控制精度高的特点与灵巧手关节的严苛要求高度契合。特斯拉Optimus人形机器人的灵巧手中，每只手包含6个执行器，由6个空心杯电机驱动，可实现多自由度精细操作。国内企业如拓邦股份的空心杯电机产品已突破工业协作、医疗辅助、服务交互等场景的效能边界，可实现0.1mm级的细微操作。

在医疗器械领域，空心杯电机被广泛应用于手术器械、义肢、便携式医疗设备等产品中。其高精度控制和小型化特点，使其成为精密医疗设备的理想动力元件。在航空航天领域，空心杯电机凭借重量轻、体积小、能耗低的优势，被用于导弹飞行方向调节、无人机推进系统、航模动力装置等场景。此外，在智能家居、消费电子、工业自动化、通讯设备、汽车驱动等领域，空心杯电机同样有着广泛的应用。

四、市场前景与国产化进程

随着人形机器人产业的快速崛起，空心杯电机市场正迎来前所未有的增长机遇。据恒州诚思调研统计，2024年全球空心杯无刷直流电机市场规模约43.7亿元，预计到2031年将接近75.4亿元，未来六年复合年增长率为8.0%。另有市场研究机构预测，全球空心杯直流电机市场将从2025年的6.5亿美元增长至2035年的14.1亿美元，复合年增长率约8.06%。

中国市场方面，据中商产业研究院报告，2024年中国空心杯电机市场规模为3.2亿美元，预计2025年将增至3.5亿美元，2028年达到4.7亿美元。在人形机器人灵巧手需求的推动下，空心杯电机有望打开百亿级的市场空间。

从竞争格局来看，国际厂商如瑞士Maxon、德国Faulhaber等凭借多年的技术积累和工艺优势，在高端市场占据主导地位。然而，国内企业正在快速追赶，鸣志电器、兆威机电、江苏雷利、拓邦股份等企业在空心杯电机领域积极布局，凭借性价比优势和持续的技术突破，稳步推进国产替代进程。例如，兆威机电自主研发的4mm无刷空心杯电机转速高达10万rpm，搭配齿轮箱可实现3.9:1至1526:1的灵活减速比，成功突破了国外技术瓶颈。

五、技术挑战与未来趋势

尽管空心杯电机优势显著，但其技术门槛同样较高。核心挑战在于空心杯绕组的精密制造工艺——线圈的绕制精度要求极高，需兼顾轻量化与效率，传统绕线设备难以满足高端产品的精度要求。此外，紧凑的结构设计也带来了散热管理的难题，需要集成微型热管或液冷通道等解决方案。

当前，空心杯电机技术正从追求单一高指标向“高效率、高功率密度、高可靠性、低噪音振动”的均衡协同方向发展，同时智能化驱动集成也是一个明显的技术趋势。无刷化技术日益成为主流，通过电子换向替代机械碳刷，可显著延长电机寿命并减少维护需求。随着材料科学的进步和制造工艺的持续优化，空心杯电机将在更多前沿领域发挥关键作用，为推动高端装备的智能化升级提供核心动力。
